AIO Toothpick F405 2-4S FC 20A (BLHELI_32) V4

389,00 zł

SKU: 01040008_2 Kategorie: , ,

Opis

Nowy ultralekki kontroler lotu Toothpick F405 2-4S AIO 20A FC! W porównaniu z wersją V3, nowa płyta V4 aktualizuje układ F411 do F405. Może wytrzymać 20A prądu ciągłego i do 4S! Wysoka wydajność pozwala przełamać ograniczenia quada i odkryć więcej możliwości podczas lotu. Gorąco polecamy używania go na Beta95X V3 i Beta95X V3 HD Digital VTX aby uzyskać płynny lot.

Dowiedz się więcej o BMI270

Żyroskop BMI270 sprawdza się znakomicie w większości przypadków, zwłaszcza przy niskich częstotliwościach, ale będzie potrzebował więcej filtrów programowych i jest wrażliwy na wysokie częstotliwości. Można to rozwiązać, dostosowując ustawienia filtrów w strojeniu PID. Możesz sflashować nasz plik CLI lub ustawić żyroskop dolnoprzepustowy 2 na 135 Hz i wybrać typ filtra na PT2 w ustawieniach. Pomoże to żyroskopowi BMI270 uzyskać podobną wydajność jak żyroskop MPU6000. Poniższe zdjęcia pokazują różnicę między dwoma żyroskopami.



Porównanie między Toothpick 12A AIO FC, Toothpick 20A AIO FC ai Toothpick F405 20A AIO FC V4

Specyfikacja FC

  • CPU: STM32F405RGT6
  • Six-Axis: BMI270

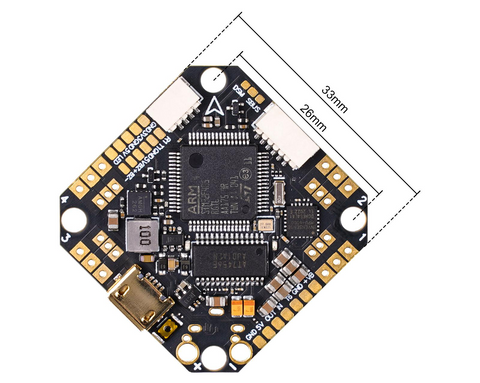

  • Size: 26mm x 26mm, whoop mounting pattern
  • Firmware version: Batefight-BETAFPV405-4.2.X
  • OSD: Built-in BetaFlight OSD (STM32 controls OSD chip over SPI in DMA mode)
  • Receiver: Support Frsky XM/XM+ Receiver/ Futaba Receiver/ Flysky Receiver/ TBS Crossfire Receiver/DSMX Receiver
  • Connecter: XT30, it also can be changed to XT60 if pilots need it.
  • Weight: 5.76g

Specyfikacja ESC

  • Support PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
  • Input voltage: 2S-4S Lipo
  • Continuous current: 20A
  • Peak current: 22A
  • Firmware: BLHELI-32

Uwaga: układ ESC kontrolera lotu F405 V4 zmienił się na AT32F415 z STM32F105 z powodu niedoboru. Podczas gdy AT32F415 ma zastosowanie do wersji oprogramowania układowego ESC BETAFPV_20A_AT32.



Diagram dla Toothpick F405 20A AIO FC V4

Status diod LED

Na spodzie płyty znajdują się 2 diody LED wskazujące stan, w tym dioda LED zasilania (czerwona), dioda FC (niebieska).

LED Status Description
Power LED ( Red) Solid Power on
FC LED ( Blue ) Solid Motor Armed

Jak podłączyć zewnętrzny odbiornik do F405 20A AIO FC V4

Nowa płyta AIO ma zintegrowany port Plug & Play dla zewnętrznego odbiornika Rx, a w opakowaniu będzie 4-pinowe złącze dla odbiornika. Dlatego zalecamy pilotom korzystanie z połączenia pinowego w celu zaoszczędzenia pracy lutowania.

Zawartość opakowania:

  • 1 * Toothpick F405 20A AIO FC V4
  • 1 * Cable Pigtail (XT30)
  • 4 * M2x10mm screws
  • 4 * M2 nuts
  • 4 * Anti-vibration rubber dampers
  • 4 * Motor Pluggable Pins
  • 1 * 6-Pin Connector for Digital VTX
  • 1 * 4-Pin Connector for Rx
