SuperD ELRS Diversity RX

99,00 zł

Wyczyść
SKU: 01070006 Kategorie: , ,

Opis

BETAFPV SuperD ELRS 2.4G to pierwszy na świecie odbiornik True Diversity, który wykorzystuje dwie anteny, dwa łańcuchy odbiorników i technologię TCXO (oscylator kwarcowy z kompensacją temperatury), osiągając bardzo dokładną częstotliwość i doskonałą wydajność w środowiskach o ekstremalnych temperaturach. Doskonale spełnia wymagania dotyczące niezawodności podczas latania na duże odległości, fotografii lotniczej lub trików freestyle FPV.

Specyfikacja

  • Item: BETAFPV SuperD ELRS 2.4G Diversity Receiver
  • MCU: ESP32 PICO D4, dual SX1280 (SX1281)
  • Antenna Connector: IPEX MHF 1/U.FL
  • RF Frequency: 2.4GHz (2400~2480MHz)
  • Telemetry Power: 20dBm (100mW)
  • Receiver Protocol: CRSF
  • Input Voltage: +5V DC @ “+” pad
  • PCB Size: 22mm*14mm
  • Weight: 1.1g excluding antenna

Pierwszy odbiornik True Diversity z TCXO

SuperD ELRS 2.4G Diversity Receiver jest wbudowany w TCXO (oscylator kwarcowy z kompensacją temperatury), który jest współdzielony przez dwa chipy RF, zapewniając super dokładne źródło zegara. Odbiornik True Diversity, w tym dwa chipy RF i PA+LNA, będzie generować dużą ilość ciepła podczas pracy. Dzięki wysokiej jakości TCXO może wytrzymać ekstremalne temperatury bez obaw przed gorącem i zimnem, ciągle wysyłając dokładną częstotliwość do lotów na duże odległości.

BETAFPV ExpressLRS RX

SuperD ELRS 2.4G Diversity Receiver ma dwa łańcuchy odbiorników RF z dwiema antenami, zapewniając dłuższe i bardziej stabilne latanie dronami FPV i samolotami RC. Wybór odpowiedniego odbiornika do latania quadkopterem lub innymi modelami RC jest bardzo ważny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro i najnowszy SuperD, doskonale spełniają wymagania pilotów dotyczące latania FPV.

SuperD RX Micro RX Nano RX Lite RX
Weight 1.1g (RX only) 3.5g (RX only) 0.7g (RX only) 0.47g (Tower), 0.53g (Flat)
Antenna IPEX MHF + T antenna IPEX MHF + T antenna IPEX MHF + T antenna SMD ceramic antenna
MCU ESP32-PICO-D4, dual SX1280 ESP8285 ESP8285 ESP8285
RF Chip Dual SX1280 + Dual PA SX128X SX1280 + PA, SX1276 + PA SX128X
Frequency 2.4GHz ISM 2.4GHz ISM 2.4GHz ISM, 915MHz (FCC), 868MHz (EU) 2.4GHz ISM
Telemetry Power 100mW 17mW 100mW 17mW
Serial Output Protocol CRSF PWM or CRSF CRSF CRSF
Model Type FPV Drone, Fixed-wing aircraft Fixed-wing aircraft, Helicopter, RC Cars, RC Boats FPV Drone Whoop Drone

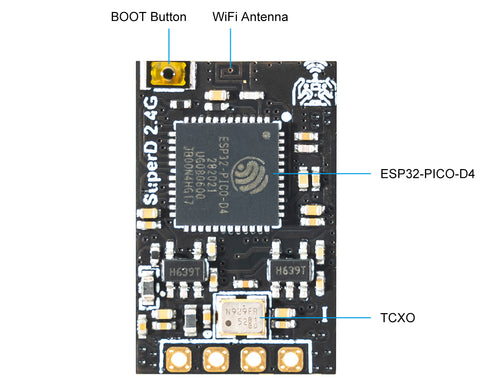

Diagram

The back of the RX is below.

SuperD receiver RGB status indication is shown below.

RGB Color Status Description
Rainbow Fade effect Power on
Green Quick flash WIFI upgrading mode
Red Quick flash No RF chip detected
Orange Double flash Binding mode
Orange Triple flash Connected, but mismatched model-match configuration
Orange Slow flash Waiting for connection
Solid on Connected and color indicates packet rate

The RGB light color corresponding to the packet rate is shown in the figure below.

Konfiguracja & Bindowanie

ExpressLRS wykorzystuje protokół szeregowy Crossfire (znany również jako protokół CRSF) do komunikacji między odbiornikiem różnorodności SuperD a płytą kontrolera lotu. Weź kontroler lotu na przykładzie oprogramowania układowego Betaflight, aby przedstawić jego okablowanie i konfigurację portów.





W opakowaniu:

  • 1 * SuperD ELRS 2.4G Diversity Odbiornik
  • 2 * BETAFPV Dipole T Antena
  • 1 * 30AWG Silikonowe kable (1 czarny, 1 czerwony, 1 biały, 1 żółty)
  • 1 * Instrukcja obsługi

Informacje dodatkowe

Częstotliwość

2.4GHz, 915MHz, 868 MHz
